نظام الهبوط الآلى (Instrument Landing System): كيف يستخدمه الطيارون فى الرؤية المنخفضة

نظام الهبوط الآلى (ILS) يساعد الطيارين على الهبوط بدقّة أكبر حين تكون الرؤية منخفضة والمراجع البصرية الخارجية محدودة. يوفّر توجيه الاقتراب عن طريق دمج المعلومات الجانبية والرأسية، ولهذا هو مهم خصوصاً فى الظروف الآلية والرؤية المنخفضة. يشرح الـ FAA فى نظرة عامة عن ILS أن النظام يوفّر توجيه اقتراب دقيق باستخدام Localizer للتوجيه الجانبى وGlide Slope للتوجيه الرأسى.

لطلاب الطيران، هذا مهم لأن بيئة المدرج يمكن أن تختفى بسرعة فى السحب أو الضباب أو المطر أو الظلام. حين يحدث ذلك، انضباط قمرة القيادة يهمّ أكثر من الحدس، ولذلك تصبح أجهزة الطيران مهمّة جداً مع تقدّم التدريب.

تاريخ ILS

• 1929: أوّل اختبار فى الولايات المتحدة
• 1938: أوّل نظام ILS تشغيلى فى Indianapolis
• 1947: أوّل اعتماد دولى من ICAO
• 1960s: انتشار CAT I عالمياً
• 1970s: ظهور CAT II وCAT III مع Autoland
• اليوم: +5,000 نظام ILS حول العالم

ممَّ يتكوّن الـ ILS فعلاً

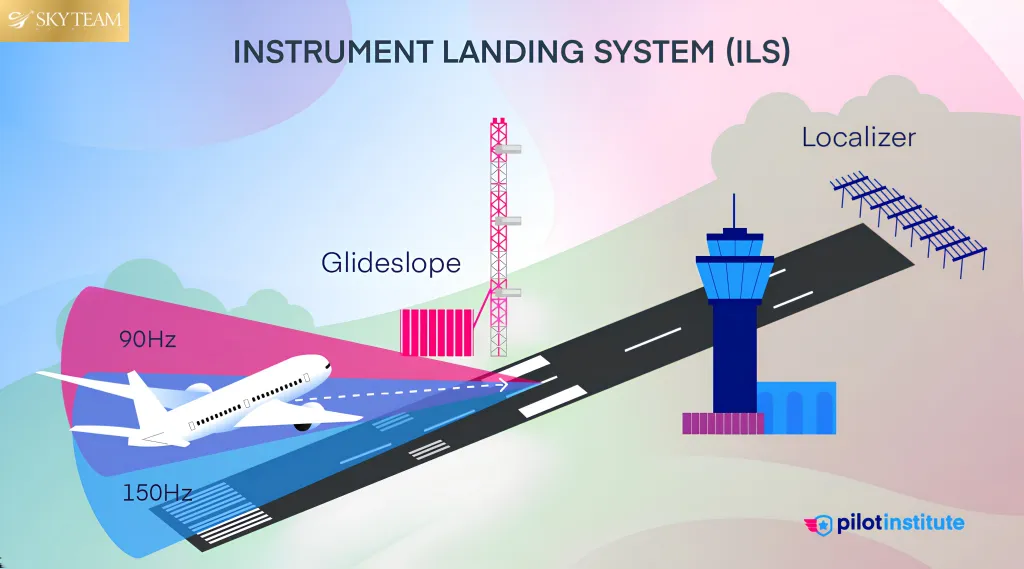

الـ ILS مبنى حول عنصرين رئيسيين للتوجيه: Localizer وGlide Slope. فى دليل AIM من FAA، الـ Localizer يُعطى توجيه المحاذاة مع خط منتصف المدرج، بينما الـ Glide Slope يُوفّر مسار النزول الرأسى نحو المدرج.

Localizer: البقاء على محاذاة المدرج

الـ Localizer يُعطى التوجيه الجانبى. ببساطة، يساعد الطيار على البقاء محاذياً لخط منتصف المدرج بدلاً من الانحراف يساراً أو يميناً فى الاقتراب النهائى.

التفاصيل التقنية:

• التردّد: 108.10 إلى 111.95 MHz (عشرى فردى)
• مسافة التغطية: 18 ميل بحرى على الأقل
• زاوية التغطية: 35° يمين ويسار من المدرج
• الدقّة: عرض الإشارة 2-3° حول الـ Centerline
• موقع المرسِل: خلف المدرج (نهاية المغادرة)

Glide Slope: النزول على المسار الصحيح

الـ Glide Slope يُعطى التوجيه الرأسى. يحدّد الزاوية المثلى للنزول (عادةً 3°) نحو نقطة اللمس على المدرج. دونه، الطيار عرضة للنزول بزاوية حادة جداً (وفقدان السرعة) أو ضحلة جداً (وتجاوز المدرج).

التفاصيل التقنية:

• التردّد: 329.15 إلى 335.00 MHz (UHF)
• مرتبط بتردّد Localizer (نفس القناة)
• زاوية Glide Slope: 3° قياسى (بعض المطارات 3.5-4°)
• موقع المرسِل: بجانب المدرج، قرب نقطة اللمس
• التغطية: 10° يميناً ويساراً، حتى 10 أميال بحرى

فئات الـ ILS

الفئة	Decision Height (DH)	RVR	الاستخدام
CAT I	200 قدم	550 متر	الأكثر شيوعاً، لمعظم المطارات
CAT II	100 قدم	300 متر	مطارات كبرى مع تجهيزات إضافية
CAT IIIa	50 قدم	200 متر	Autoland مفضّل
CAT IIIb	أقل من 50 قدم	50 متر	Autoland تقريباً إجبارى
CAT IIIc	0 قدم	0 متر	نظرياً فقط، لا يُستخدم تجارياً

متطلبات CAT II/III

للطيران CAT II/III يلزم:

• تدريب خاص للطيار
• طائرة معتمدة لـ Autoland
• نظامان Autopilot للتكرار
• معدّات أرضية ممتازة
• Runway مع Centerline Lights
• Touchdown Zone Lights
• LVP (Low Visibility Procedures) معتمدة

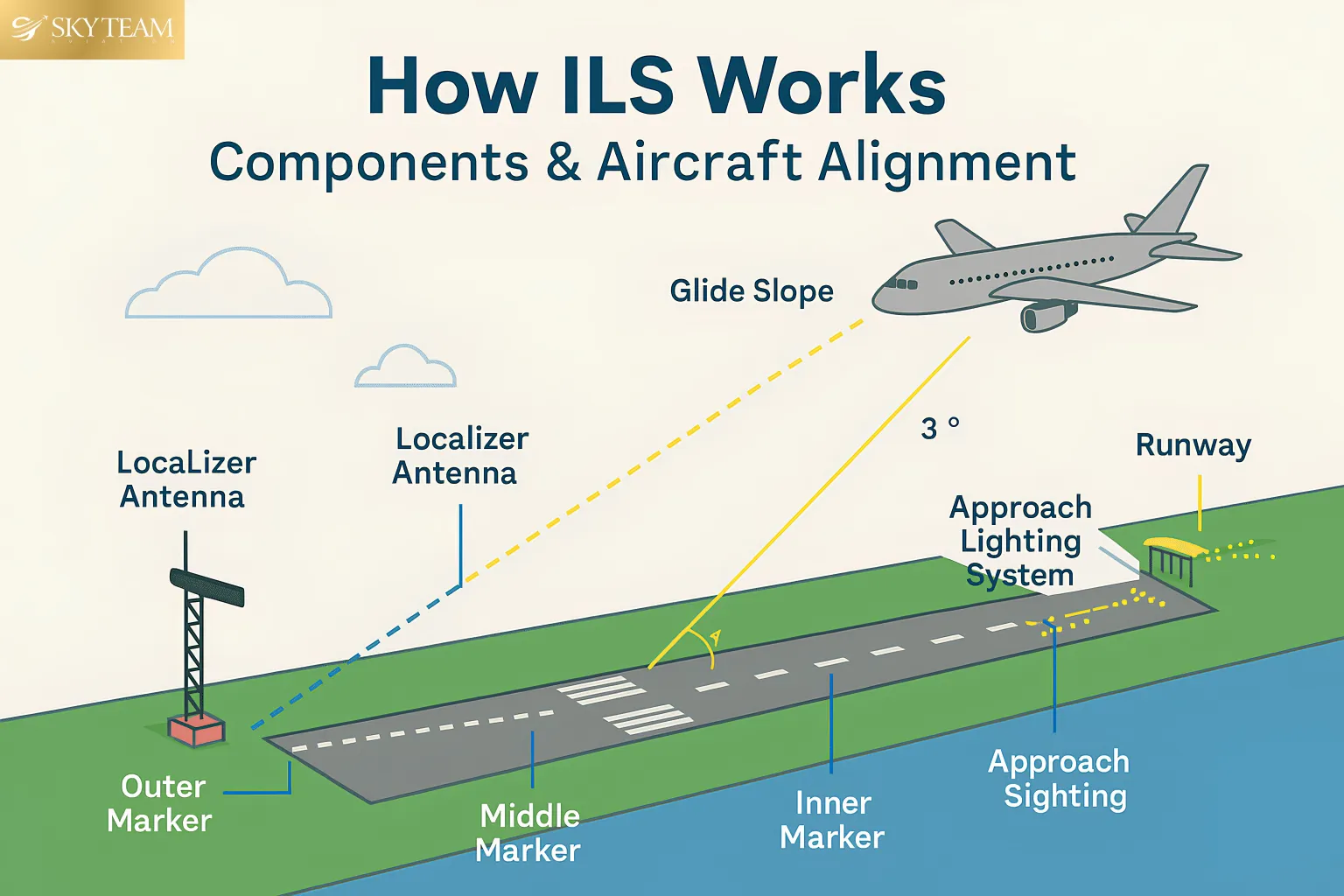

مكوّنات إضافية للـ ILS

• Marker Beacons: Outer Marker (4-7 أميال)، Middle Marker (3,500 قدم)، Inner Marker (1,000 قدم)
• DME: مسافة للمحطة (للاقترابات الأحدث)
• Approach Lights (ALS): إضاءة مكثّفة قبل المدرج
• Runway Lights: لتوجيه بعد العبور
• REIL: Runway End Identifier Lights
• Flashing Rail Lights (SSALR): Strobes للتوجيه النهائى

Marker Beacons Tones:

• Outer Marker: نبضات منخفضة (400 Hz) — “dash dash”
• Middle Marker: نبضات متوسّطة (1,300 Hz) — “dot dash”
• Inner Marker: نبضات عالية (3,000 Hz) — “dots”

كيف يقرأ الطيار الـ ILS

فى قمرة القيادة:

• Localizer Needle: إشارة جانبية — تبقيه على الخط
• Glide Slope Needle: إشارة رأسية — تبقيه على المسار
• Two-Needle Cross: التقاطع المثالى — المركز

قاعدة: “Fly to the needles” — وجّه الطائرة نحو حيث تشير الإبر.

قراءات خاطئة شائعة:

• Needle تشير لليمين = الطائرة يساراً من الـ Centerline
• Needle تشير للأسفل = الطائرة فوق Glide Slope
• Reverse Sensing: حين تطير Back Course

ILS Approach Procedure خطوة بخطوة

1. Initial Approach Fix (IAF): نقطة البداية
2. Procedure Turn: للاستدارة إلى المسار الصحيح
3. Final Approach Course: محاذاة Localizer
4. Glide Slope Intercept: يلتقط Glide Slope عادةً 5-7 أميال خارج FAF
5. Final Approach Fix (FAF): نقطة بدء النزول النهائى
6. Middle Marker: تنبيه
7. Decision Height: قرار الاستمرار أو Go-Around
8. Landing or Missed Approach

أنواع الاقترابات الأخرى

Precision:	ILS, PAR — توجيه جانبى ورأسى
Non-Precision:	VOR, NDB, LOC-only — جانبى فقط
LPV (GPS-based):	دقّة قريبة من ILS باستخدام WAAS
LNAV:	Lateral Navigation فقط
LNAV/VNAV:	Lateral + Vertical GPS-based
RNP AR:	Required Navigation Performance Approach
Visual:	الطيار يرى المدرج ويحكم يدوياً
Contact Approach:	يطلبه الطيار لاختصار الاقتراب

Autoland: الهبوط الآلى

فى CAT III، الطائرة تهبط تلقائياً باستخدام ILS:

• Autopilot يتبع Localizer وGlide Slope بدقّة
• Auto-Throttle يحافظ على السرعة
• Autoland ينفّذ الـ Flare والـ Touchdown
• Auto-Rollout يحافظ على المحاذاة على المدرج

الطيار يبقى متيقّظاً للتدخّل لو حدث شذوذ.

متطلبات Autoland:

• Autopilot مزدوج Fail-Operational
• سرعة رياح Crosswind محدودة (15-20 عقدة عادةً)
• Runway معتمد
• لا ICE على Leading Edges
• Flaps فى الوضع الصحيح
• Gear Down

قيود الـ ILS

• يعمل على مدرج واحد فى اتجاه واحد (غالباً)
• حسّاس للتداخل الراديوى
• يتأثّر بالطائرات الأرضية القريبة
• يحتاج معايرة دورية
• يتطلّب معدّات باهظة على الأرض
• قد يتأثّر بالمبانى والتضاريس
• غير متوفّر فى كل المطارات

ILS Critical Area

منطقة حول هوائيات ILS يجب إخلاؤها من المركبات والطائرات أثناء الاقترابات الحرجة (CAT II/III):

• المركبات ممنوعة فى Critical Area
• الطائرات تنتظر بعيداً
• علامات خاصة على التاكسى وايز
• ATC يحمى المنطقة فى LVP

البدائل الحديثة

• GLS (GBAS Landing System): بديل GPS متقدّم، دقّة أعلى
• RNP (Required Navigation Performance): اقتراب منحنٍ، يوفّر وقتاً ووقوداً
• LPV: WAAS-based، لا يحتاج معدّات أرضية
• RNAV GPS: اعتماد GPS كامل
• MLS (Microwave Landing System): أكثر دقّة لكن لم ينتشر

GBAS مقابل ILS

ILS	محطة لكل مدرج، تكنولوجيا راديو تقليدية
GBAS	محطة واحدة لعدّة مدارج، GPS معزّز، أرخص طويل الأمد

التدريب على الـ ILS

يبدأ فى مرحلة IR:

• تعلّم تفسير الإبر
• ممارسة على السيملاتور
• Partial Panel (دون بعض الأجهزة)
• Missed Approach Procedures
• Category I minimums أولاً
• Autoland Procedures (لاحقاً)
• Cross-Checking الأجهزة

Missed Approach

إذا لم يرَ المدرج عند Decision Height، الطيار ينفّذ Missed Approach:

• قدرة كاملة (TOGA - Takeoff/Go-Around Thrust)
• صعود بزاوية محدّدة
• اتبع مسار Missed Approach المنشور
• اتصل ATC للتعليمات التالية
• لا تؤخّر القرار

تسلسل Missed Approach:

1. TOGA
2. Positive Rate
3. Gear Up
4. Flaps Retract (تدريجى)
5. Climb Speed
6. Navigate to Missed Approach Point
7. Contact ATC

قواعد استخدام ILS

• الاستعداد قبل الاقتراب
• تأكّد من الـ Identification (شفرة Morse)
• ضبط الأجهزة بدقّة
• راقب Glide Slope فى الوقت المناسب
• لا تتجاوز حدود سرعة الاقتراب
• Decision Height غير قابلة للنقاش
• Sterile Cockpit أدنى من 10,000 قدم
• Configuration صحيحة قبل Glide Slope

ILS Warnings and Flags

علامات تحذيرية على الجهاز:

• GS Flag: إشارة Glide Slope غير موثوقة
• LOC Flag: إشارة Localizer غير موثوقة
• NAV Flag: إشارة الملاحة ضعيفة
• متى ظهرت Flag → لا تعتمد على هذا المصدر

ILS Interference

مصادر التشويش:

• طائرات أخرى فى المنطقة
• مركبات ارضية قرب المرسِل
• ظروف جوية شديدة
• إشعاع كهرومغناطيسى
• معدّات Ground Equipment غير مُكيّفة

Glide Slope الطبيعى

3° زاوية Standard. لماذا؟

• توفّر نزول معتدل (~300 قدم/دقيقة عند 150 عقدة)
• فرصة كافية للتصحيح
• راحة للركاب
• آمن للطائرات الكبيرة والصغيرة

Steeper Glide Slopes:

• London City Airport: 5.5° (قيود بيئية)
• Lugano, Switzerland: 6.65°
• بعض المطارات الجبلية: حتى 6°

Approach Categories حسب السرعة

فئات الاقتراب حسب سرعة Vref:

• A: أقل من 91 عقدة (Cessna 172)
• B: 91-120 عقدة (Beech King Air)
• C: 121-140 عقدة (A320, B737)
• D: 141-165 عقدة (B747, B777)
• E: أكثر من 165 عقدة (عسكرى)

ILS Monitoring

FAA يراقب كل ILS:

• فحص دورى أسبوعى
• Flight Check سنوى
• Maintenance Monitoring مستمر
• Auto-shutdown عند اكتشاف خلل
• Backup Transmitter جاهز

ILS فى ظروف خاصة

Mountain Airports

Aspen, CO: ILS مع Glide Slope أعلى من المعتاد.

Water Approaches

Reagan National: ILS مُعدّل لتجنّب المناطق المحظورة فوق DC.

Offset ILS

Localizer لا يحاذى المدرج تماماً، يحتاج Sidestep قبل الهبوط.

الخلاصة

الـ ILS أداة أمان أساسية فى الطيران الحديث. فهمه ليس اختيارياً لأى طيار يريد العمل فى الطيران التجارى. التدريب المكثّف عليه، واحترام حدوده، واستخدامه بانضباط — كلّها جزء من احتراف الطيار.

مع ظهور تقنيات GPS جديدة، الـ ILS يبقى حجر الزاوية لأنه موثوق، دقيق، ومثبت عبر عقود. كلّما أتقنت الـ ILS، أتقنت الطيران الآلى — وفتحت أبواباً كانت مغلقة بدونه.

رغم الحديث عن إلغاء ILS لصالح GPS، الحقيقة أن معظم المطارات حول العالم ستحتفظ بـ ILS لعقود قادمة كـ Backup موثوق وللـ CAT III عمليات. تعلّمه بجدّية — سيبقى ركناً فى حياتك المهنية.
